JPEG算法解密（二）

步骤三：离散余弦变换

这次我们来介绍JPEG算法中的核心内容，离散余弦变换（Discrete cosine transform），简称DCT。
离散余弦变换属于傅里叶变换的另外一种形式，没错，就是大名鼎鼎的傅里叶变换。傅里叶是法国著名的数学家和物理学家，1807年，39岁的傅里叶在他的一篇论文里提出了一个想法，他认为任何周期性的函数，都可以分解为为一系列的三角函数的组合，这个想法一开始并没有得到当时科学界的承认，比如当时著名的数学家拉格朗日提出质疑，三角函数无论如何组合，都无法表达带有“尖角”的函数，一直到1822年拉格朗日死后，傅里叶的想法才正式在他的著作《热的解析理论》一书中正式发表。

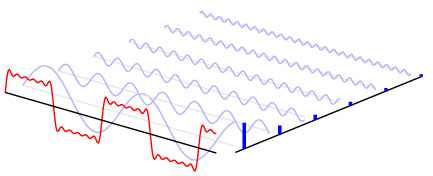

金子总会闪光，傅里叶变换如今广泛应用于数学、物理、信号处理等等领域，变换除了它在数学上的意义外，还有其哲学上的伟大意义，那就是，世上任何复杂的事物，都可以分解为简单的事物的组合，而这个过程只需要借助数学工具就可以了。但是当年拉格朗日的质疑是正确的，三角函数的确无法表达出尖角形状的函数，不过只要三角函数足够多，可以无限逼近最终结果。比如下面这张动图，就动态描述了一个矩形方波，是如何做傅里叶分析的。

当我们要处理的不再是函数，而是一堆离散的数据时，并且这些数据是对称的话，那么傅里叶变化出来的函数只含有余弦项，这种变换称为离散余弦变换。举个例子，有一组一维数据 $[x_{0}, x_{1}, x_{2}, \dots, x_{n - 1}]$ ,那么可以通过DCT变换得到 $n$ 个变换级数 $F_{i}$

\begin{matrix} (2.1) & \begin{aligned} F_{m} & = \sum_{k = 0}^{n - 1} x_{k} \cos [\frac{π}{n} m (k + \frac{1}{2})] \\ m & = 0, 1, \dots, n - 1 \end{aligned} \end{matrix}

此时原始数据 $x_{m}$ 可以通过离散余弦变换变化的逆变换（IDCT)表达出来

\begin{matrix} (2.2) & \begin{aligned} x_{m} & = \frac{F_{0}}{n} + \sum_{k = 1}^{n - 1} [\frac{2 F_{k}}{n} \cos [\frac{π}{n} (m + \frac{1}{2}) k]] \\ m & = 0, 1, \dots, n - 1 \end{aligned} \end{matrix}

也就是说，经过DCT变换，可以把一个数组分解成数个数组的和，如果我们数组视为一个一维矩阵，那么可以把结果看做是一系列矩阵的和

\begin{matrix} (2.3) & \begin{aligned} [x_{0}, x_{1}, x_{2}, \dots, x_{n - 1}] = \frac{F_{0}}{n} [1, 1, 1, \dots, 1] \\ + \frac{2 F_{1}}{n} [\cos \frac{π}{2 n}, \cos \frac{3 π}{2 n}, \cos \frac{5 π}{2 n}, \dots, \cos \frac{(2 n - 1) π}{2 n}] \\ + \frac{2 F_{2}}{n} [\cos \frac{2 π}{2 n}, \cos \frac{6 π}{2 n}, \cos \frac{10 π}{2 n}, \dots, \cos \frac{2 (2 n - 1) π}{2 n}] \\ + \frac{2 F_{3}}{n} [\cos \frac{3 π}{2 n}, \cos \frac{9 π}{2 n}, \cos \frac{15 π}{2 n}, \dots, \cos \frac{3 (2 n - 1) π}{2 n}] \\ + \dots \\ + \frac{2 F_{n - 1}}{n} [\cos \frac{(n - 1) π}{2 n}, \cos \frac{2 (n - 1) π}{2 n}, \cos \frac{3 (n - 1) π}{2 n}, \dots, \cos \frac{(n - 1) (2 n - 1) π}{2 n}] \end{aligned} \end{matrix}

举个例子，我们有一个长度为8的数字，内容为[50,55,67,80,-10,-5,20,30]，在数轴上展示的话，没有任何明显的规律

经过DCT转换，得到8个级数为[287.0,106.3,14.2,-110.8,9.2,65.7,-8.2,-43.9]，根据公式2.3把这个数组转换为8个新的数组的和,再使用图像来表达的话，就可以发现DCT转换的有趣之处了

数组0：[35.9,35.9,35.9,35.9,35.9,35.9,35.9,35.9]

数组1：[26.0,22.1,14.8,5.2,-5.2,-14.8,-22.1,-26.1]

数组2：[3.3,1.4,-1.4,-3.3,-3.3,-1.4,1.4,3.3]

数组3：[-23.0,5.4,27.2,15.4,-15.4,-27.2,-5.4,23.0]

数组4：[1.6,-1.6,-1.6,1.6,1.6,-1.6,-1.6,1.6]

数组5：[9.1,-16.1,3.2,13.6,-13.6,-3.2,16.1,-9.1]

数组6：[-0.8,1.9,-1.9,0.8,0.8,-1.9,1.9,-0.8]

数组7：[-2.1,6.1,-9.1,10.8,-10.8,9.1,-6.1,2.1]

奥妙之处在于，经过DCT，数据中隐藏的规律被发掘了出来,杂乱的数据被转换成几个工整变化的数据。DCT转换后的数组中第一个是一个直线数据，因此又被称为“直流数据”，简称DC，后面的数据被称为“交流数据”，简称AC，这个称呼起源于信号分析中的术语。
在JPEG压缩过程中，经过颜色空间的转换，每一个8X8的图像块，在数据上表现为3个8X8的矩阵，紧接着我们对这三个矩阵做一个二维的DCT转换，二维的DCT转换公式为

\begin{matrix} (2.4) & \begin{aligned} F (u, v) & = α (u) \cdot α (v) \cdot \sum_{x = 0}^{7} \sum_{y = 0}^{7} f (x, y) \cos (\frac{2 x + 1}{16} u π) \cos (\frac{2 y + 1}{16} v π) \\ u, v & = 0, 1, 2, \dots, 7 \\ α (u) & = {\begin{cases} 1 / \sqrt{8}, & when u = 0 \\ 1 / 2, & when u \neq 0 \end{cases} \end{aligned} \end{matrix}

DCT的威力究竟有多大，我们可以做一个实际的测试，比如一个所有数值都一样的矩阵，经过DCT转换后，将所有级数组合成一个新的矩阵

\begin{aligned} [\begin{array}{c} 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \\ 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \\ 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \\ 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \\ 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \\ 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \\ 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \\ 100 & 100 & 100 & 100 & 100 & 100 & 100 & 100 \end{array}] \\ ⇓ DCT \\ [\begin{array}{c} 800 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \end{array}] \end{aligned}

可以看到，经过DCT转换，矩阵的“能量”被全部集中在左上角上的直流分量F(0,0）上，其他位置都变成了0。
在实际的JPEG压缩过程中，由于图像本身的连贯性，一个8X8的图像中的数值一般不会出现大的跳跃，经过DCT转换会有类似的效果，左上角的直流分量保存了一个大的数值，其他分量都接近于0，我们以Lenna左上角第一块图像的Y分量为例，经过变换的矩阵为

\begin{aligned} [\begin{array}{c} 34 & 34 & 34 & 33 & 34 & 28 & 35 & 32 \\ 34 & 34 & 34 & 33 & 34 & 28 & 35 & 32 \\ 34 & 34 & 34 & 33 & 34 & 28 & 35 & 32 \\ 34 & 34 & 34 & 33 & 34 & 28 & 35 & 32 \\ 34 & 34 & 34 & 33 & 34 & 28 & 35 & 32 \\ 36 & 36 & 29 & 27 & 33 & 31 & 30 & 31 \\ 32 & 32 & 35 & 30 & 32 & 33 & 31 & 27 \\ 30 & 30 & 27 & 28 & 30 & 30 & 28 & 29 \end{array}] \\ ⇓ DCT \\ [\begin{array}{c} 257.1 & 6.4 & 2.5 & - 0.3 & 0.4 & 0.1 & - 6.0 & 6.9 \\ 8.4 & 0.0 & 0.5 & - 0.5 & 1.9 & 3.4 & - 4.2 & 3.3 \\ - 5.3 & - 1.0 & - 1.4 & 1.3 & - 0.7 & - 0.5 & 2.1 & - 1.7 \\ 2.4 & 1.7 & 1.5 & 1.5 & - 0.6 & - 1.5 & 0.2 & 0.4 \\ - 1.1 & - 1.6 & - 0.2 & - 1.8 & 1.6 & 1.2 & - 1.4 & - 0.1 \\ 1.4 & 0.9 & - 1.9 & - 0.1 & - 2.0 & 0.9 & 1.5 & 0.7 \\ - 2.0 & - 0.1 & 3.1 & 2.0 & 1.8 & - 2.7 & - 0.9 & - 1.3 \\ 1.5 & - 0.2 & - 2.3 & - 1.9 & - 1.0 & 2.3 & 0.3 & 1.1 \end{array}] \end{aligned}

可以看到，数据经过DCT变化后，被明显分成了直流分量和交流分量两部分，为后面的进一步压缩起到了充分的铺垫作用，可以说是整个JPEG中最重要的一步，后面我们会介绍数据量化。
